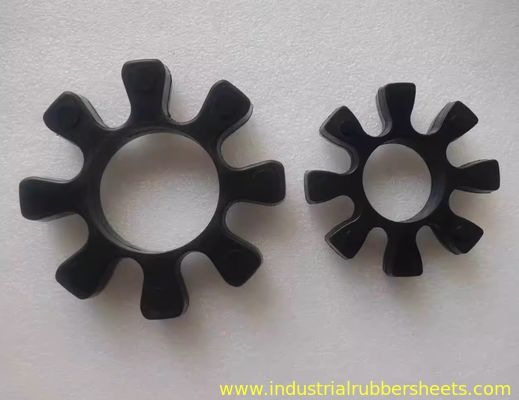

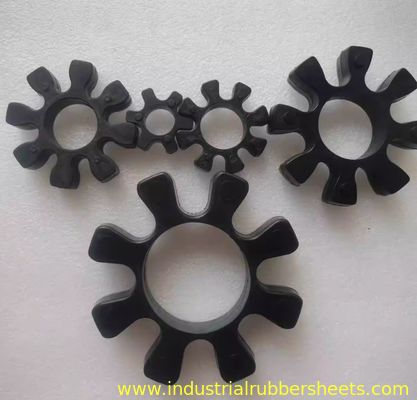

কালো রঙে R82 OD78mm x ID31mm x T18mm এর কাপলিং স্পাইডারের জন্য কাস্টমাইজযোগ্য রাবার কাপলিং

কাস্টমাইজেবল রাবার কাপলিং, R82 OD78mm x ID31mm x T18mm, কালো রঙে কাপলিং স্পাইডারের জন্য

ওএমটি রাবার কাপলিং স্পাইডার, রাবার স্পাইডার, কাপলিং স্পাইডার

কালো রঙের রাবার উপাদান

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. ওটিএম অষ্টভুজ কাপলিং (জ' কাপলিং / প্লাম ব্লসম কাপলিং)

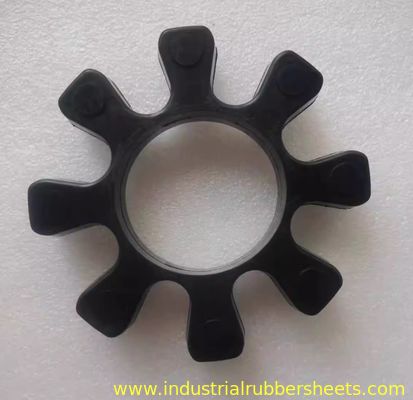

• কাঠামোগত বৈশিষ্ট্য:দুটি ধাতব অর্ধ-কাপলিং নিয়ে গঠিত, যার মধ্যে উত্তল লোব (সাধারণত 8টি লোব, যা অষ্টভুজ আকার তৈরি করে) এবং একটি কেন্দ্রীয় রাবার ইলাস্টোমার (প্লাম ব্লসম প্যাড).

• কাজ করার নীতি:টর্ক লোবের মধ্যে রাবার প্লাম ব্লসম প্যাডের মাধ্যমে প্রেরণ করা হয়, রাবারের স্থিতিস্থাপকতা ব্যবহার করে:

  • শক এবং কম্পন শোষণ করে।

  • ভুল সারিবদ্ধতা সংশোধন করে:ছোটখাটো অক্ষীয়, রেডিয়াল এবং কৌণিক অফসেটগুলির সাথে মানানসই হয়।

  • বৈদ্যুতিক নিরোধক প্রদান করে।

• ব্যবহার:পাম্প, ফ্যান, কম্প্রেসার, মোটর, গিয়ারবক্স ইত্যাদির ড্রাইভ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

2. মূল উপাদান: রাবার কুশন ব্লক / স্থিতিস্থাপক উপাদান / প্লাম ব্লসম প্যাড

• কাজ:মূল ড্যাম্পিং উপাদান, যা সরাসরি কাপলিং কর্মক্ষমতাকে প্রভাবিত করে।

• নাম:সাধারণত প্লাম ব্লসম প্যাড (আকারের কারণে), কুশন ব্লক, স্থিতিস্থাপক উপাদান, বা কুশন রিং.

• উপাদান:সাধারণত পলিউরেথেন (PU) বা নাইট্রাইল রাবার (NBR):

  • পলিউরেথেন (PU): পরিধান-প্রতিরোধী, টিয়ার-প্রতিরোধী, উচ্চ লোড ক্ষমতা (সবচেয়ে সাধারণ)।

  • নাইট্রাইল রাবার (NBR): চমৎকার তেল প্রতিরোধ ক্ষমতা (তৈলাক্ত পরিবেশের জন্য উপযুক্ত)।

• মডেল সনাক্তকরণ:

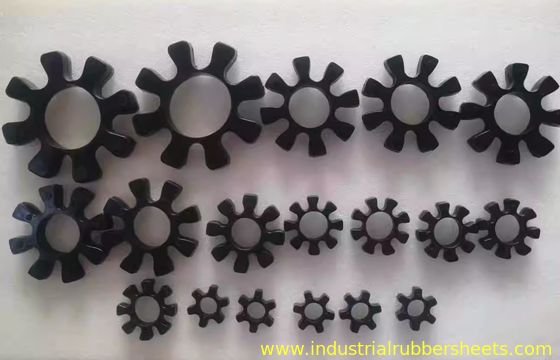

  • R42, R62, R82, R103, R132, ইত্যাদি, হল প্লাম ব্লসম প্যাডের স্পেসিফিকেশন মডেল.

  • সংখ্যাগুলি সাধারণত কাপলিং আকার বা বোর ব্যাস পরিসীমা নির্দেশ করে (ইউনিট: মিমি) যেগুলির জন্য এগুলি ডিজাইন করা হয়েছে।

3. সাধারণ প্লাম ব্লসম প্যাড মডেল এবং স্পেসিফিকেশনের জন্য রেফারেন্স

নীচে সাধারণ মডেলগুলির জন্য সাধারণ স্পেসিফিকেশন দেওয়া হল (দ্রষ্টব্য: প্রস্তুতকারকদের মধ্যে মান সামান্য পরিবর্তিত হতে পারে। সর্বদা শারীরিক পরিমাপ বা প্রস্তুতকারকের নির্বাচন চার্ট দিয়ে যাচাই করুন!):

4. ক্রয় ও প্রতিস্থাপনের মূল বিষয়

1. আসল মডেল সনাক্ত করুন:

   • পুরানো প্যাডটি সরান এবং স্ট্যাম্প করা মডেলটি পরীক্ষা করুন (যেমন, R42)।

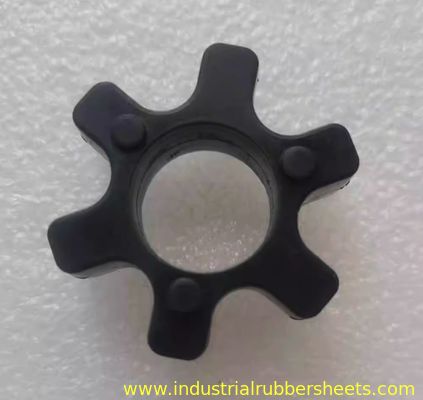

   • মূল মাত্রাগুলি পরিমাপ করুন: বাইরের ব্যাস (OD), ভিতরের ব্যাস (ID), বেধ (H), লোবের সংখ্যা (সাধারণত 6 বা 8)।

2. কাপলিং স্পেসিফিকেশনগুলির সাথে মিল করুন:

   • প্যাড মডেলটি অবশ্যই কাপলিং বডি মডেলের সাথে সঙ্গতিপূর্ণ হতে হবে।

3. অপারেটিং শর্ত বিবেচনা করুন:

   • টর্ক ও গতি:নিশ্চিত করুন প্যাড লোড পরিচালনা করতে পারে।

   • পরিবেশ:তৈলাক্ত অবস্থার জন্য NBR নির্বাচন করুন; সাধারণ ব্যবহারের জন্য পরিধান-প্রতিরোধী PU ব্যবহার করুন।

   • তাপমাত্রা:রাবারের তাপমাত্রা সহনশীলতা নিশ্চিত করুন।

4. ব্র্যান্ড ও গুণমান:

   • OEM যন্ত্রাংশ সেরা সামঞ্জস্যতা প্রদান করে। খ্যাতি সম্পন্ন ব্র্যান্ডগুলি (যেমন, R+W, KTR, Lovejoy, OTM) উচ্চ নির্ভরযোগ্যতা প্রদান করে।

5. প্রতিস্থাপনের পদক্ষেপ (সরলীকৃত)

1. সরঞ্জাম বন্ধ করুন এবং পাওয়ার বিচ্ছিন্ন করুন (নিরাপত্তা প্রথম)।

2. কাপলিং গার্ড সরান।

3. কাপলিং বোল্টগুলি আলগা করুন।

4. পুরানো প্যাডটি সরান এবং সংযোগকারী পৃষ্ঠগুলি পরিষ্কার করুন।

5. একটি অর্ধ-কাপলিংয়ের লোবে নতুন প্লাম ব্লসম প্যাড ঢোকান।

6. অন্য অর্ধ-কাপলিং সারিবদ্ধ করুন এবং আলতো করে একসাথে চাপ দিন।

7. নির্দিষ্ট টর্কে তির্যকভাবে বোল্টগুলি শক্ত করুন।

8. গার্ড পুনরায় ইনস্টল করুন।

সংক্ষিপ্তসার

• ওটিএম অষ্টভুজ কাপলিংগুলি কুশনিংয়ের জন্য প্লাম ব্লসম প্যাডগুলির (যেমন, R42/R62/R82/R103/R132) উপর নির্ভর করে।

• প্রতিস্থাপনের সময় মডেল এবং মাত্রাগুলি সঠিকভাবে মেলাতে হবে, অপারেটিং প্রয়োজনীয়তা বিবেচনা করে।

• অফিসিয়াল চ্যানেলের মাধ্যমে প্যাডগুলি সংগ্রহ করুন বা সুনির্দিষ্ট প্যাড স্পেসিফিকেশন নিশ্চিতকরণের জন্য প্যারামিটার সহ ওটিএম সরবরাহকারীদের সাথে যোগাযোগ করুন।

সঠিক প্যাড স্পেসিফিকেশন নিশ্চিতকরণের জন্য আপনার পুরনো যন্ত্রাংশের মাত্রা বা আপনার সরঞ্জামের মডেল প্রদান করুন!
