মেশিনের ভুল সমন্বয় এবং কম্পন ডিম্পিংয়ের জন্য উচ্চ-কার্যকারিতা এবং দীর্ঘস্থায়ী সমাধান

ম্যাগনালয় দ্বারা উত্পাদিত শিল্প কাপলিংয়ের একটি সুপরিচিত ব্র্যান্ডরেনল্ডস (একটি রেক্সনর্ড সংস্থা)। তারা উভয় রাবার (ইলাস্টোমেরিক) এবং ধাতব নমনীয় কাপলিং সরবরাহ করে, যা মেশিনে সংযুক্ত শ্যাফটের মধ্যে মিস্যালাইনমেন্টের সমন্বয়, টর্ক প্রেরণ এবং স্যাঁতসেঁতে কম্পনকে স্যাঁতসেঁতে করার জন্য ডিজাইন করা হয়েছে। এখানে দুটি ধরণের একটি ভাঙ্গন:

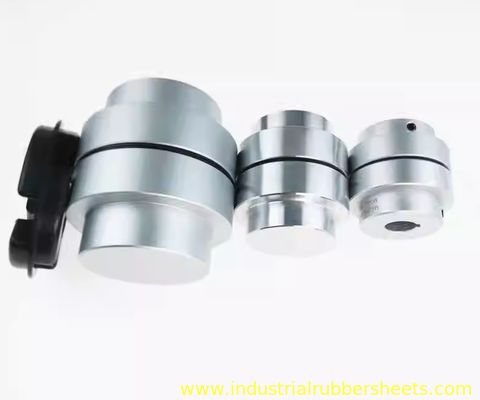

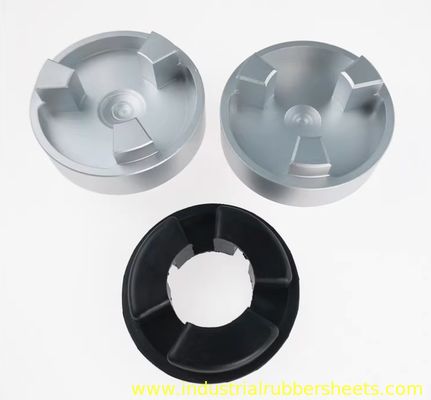

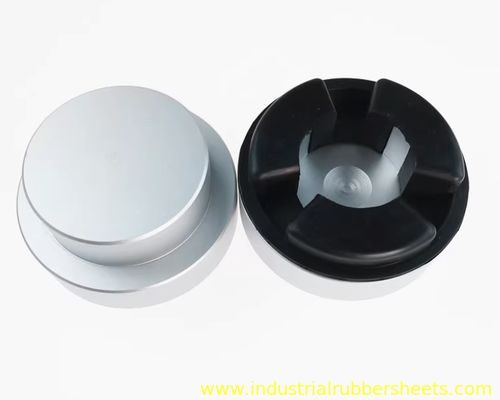

1. ম্যাগনালয় রাবার (ইলাস্টোমেরিক) কাপলিংস:

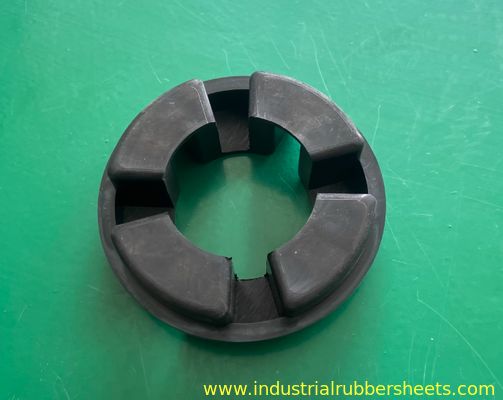

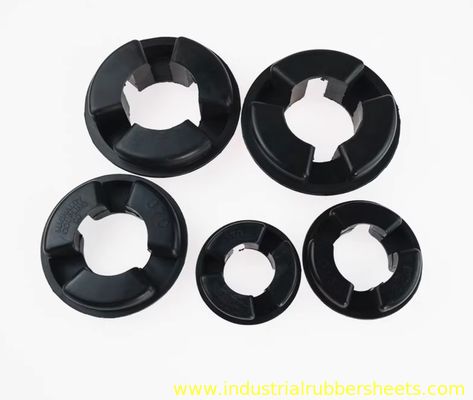

   • প্রকার:এগুলি একটি নমনীয় ব্যবহার করেরাবার বা পলিউরেথেন উপাদান(মাকড়সা, হাতা, টায়ার বা আকৃতির উপাদান) টর্ক-সংক্রমণ এবং মিস্যালাইনমেন্ট-অ্যাডমোডেটিং উপাদান হিসাবে।

   • মূল বৈশিষ্ট্য:

     • দুর্দান্ত কম্পন স্যাঁতসেঁতে:শক লোডগুলি শোষণ এবং সংযুক্ত মেশিনগুলির মধ্যে কম্পন সংক্রমণ হ্রাস করতে অত্যন্ত কার্যকর।

     • বৈদ্যুতিক বিচ্ছিন্নতা:ড্রাইভার এবং চালিত শ্যাফটের মধ্যে নিরোধক সরবরাহ করে।

     • মিসিলাইনমেন্ট আবাসন:সমান্তরাল, কৌণিক এবং অক্ষীয় মিসিলাইনমেন্টের মাঝারি পরিমাণে পরিচালনা করে।

     • ইনস্টলেশন/রক্ষণাবেক্ষণের সহজতা:সংযুক্ত সরঞ্জামগুলি সরানো ছাড়াই ইলাস্টোমেরিক উপাদানটি ইনস্টল এবং প্রতিস্থাপন করা সাধারণ। উপাদান প্রতিস্থাপন প্রায়শই প্রাথমিক রক্ষণাবেক্ষণের কাজ।

     • টর্জনিয়াল নমনীয়তা:হঠাৎ টর্ক স্পাইকগুলি থেকে সংযুক্ত সরঞ্জামগুলিকে রক্ষা করে কিছু টর্জনিয়াল নরমতা সরবরাহ করে।

     • কম ব্যয় (প্রাথমিক ও রক্ষণাবেক্ষণ):সাধারণত তুলনামূলক ধাতব কাপলিংয়ের তুলনায় কম প্রাথমিক ব্যয় এবং উপাদান প্রতিস্থাপন সাধারণত সস্তা।

     • কোনও তৈলাক্তকরণের প্রয়োজন নেই:ইলাস্টোমেরিক উপাদান শুকনো কাজ করে।

   • সাধারণ ম্যাগনালয় সিরিজের উদাহরণ:ম্যাগনাড্রাইভ, ম্যাগনাফ্লেক্স, ম্যাগনেটরকিউ, ম্যাগনেশিয়ার, ম্যাগাগ্রিপ।

   • সাধারণ অ্যাপ্লিকেশন:পাম্প, সংকোচকারী, ভক্ত, ব্লোয়ার, কনভেয়র, মিক্সার, জেনারেটর, হালকা শিল্প ড্রাইভ - যে কোনও জায়গায় কম্পন স্যাঁতসেঁতে এবং মাঝারি বিভ্রান্তি অগ্রাধিকার।

2. ম্যাগনালয় ধাতব কাপলিংস:

   • প্রকার:এগুলি নমনীয় ব্যবহার করেধাতব উপাদান(ডিস্ক, গ্রিড বা স্প্রিংস) টর্ক প্রেরণ এবং মিস্যালাইনমেন্টের জন্য সামঞ্জস্য করতে। টর্কের পথে কোনও ইলাস্টোমেরিক অংশ নেই।

   • মূল বৈশিষ্ট্য:

     • উচ্চ টর্ক ঘনত্ব এবং ক্ষমতা:একটি কমপ্যাক্ট স্পেসে খুব উচ্চ টর্ক প্রেরণ করতে পারে।

     • উচ্চ গতির ক্ষমতা:খুব উচ্চ ঘূর্ণন গতিতে নির্ভুলতা ভারসাম্য এবং অপারেশনের জন্য ইঞ্জিনিয়ারড।

     • জিরো ব্যাকল্যাশ:সুনির্দিষ্ট গতি নিয়ন্ত্রণ সরবরাহ করে (সার্ভো অ্যাপ্লিকেশনগুলির জন্য সমালোচনা)।

     • টর্জনিয়াল কঠোরতা:সময় এবং অবস্থানের জন্য গুরুত্বপূর্ণ ন্যূনতম উইন্ডআপ (লোডের অধীনে কৌণিক ডিফ্লেশন) অফার করে।

     • উচ্চ মিস্যালাইনমেন্ট ক্ষমতা (নির্দিষ্ট প্রকার):কিছু নির্দিষ্ট ডিজাইন (যেমন ডিস্ক কাপলিংস) উল্লেখযোগ্য সমান্তরাল এবং কৌণিক মিস্যালাইনমেন্ট পরিচালনা করতে পারে।

     • উচ্চ তাপমাত্রা এবং রাসায়নিক প্রতিরোধের:পরিবেশে কাজ করতে পারে যেখানে ইলাস্টোমাররা ব্যর্থ হবে (চরম তাপ, ক্ষয়কারী রাসায়নিক, তেল)।

     • দীর্ঘ পরিষেবা জীবন এবং পূর্বাভাসযোগ্যতা:ধাতব উপাদানগুলিতে সাধারণত ধ্রুবক লোডের অধীনে ইলাস্টোমারদের চেয়ে দীর্ঘতর, আরও অনুমানযোগ্য ক্লান্তি জীবন থাকে। ন্যূনতম রক্ষণাবেক্ষণ (প্রায়শই কেবল পর্যায়ক্রমিক পরিদর্শন)।

     • তৈলাক্তকরণ (গ্রিড কাপলিংস) প্রয়োজন:গ্রিড কাপলিংগুলিতে পর্যায়ক্রমিক তৈলাক্তকরণ প্রয়োজন। ডিস্ক কাপলিংগুলি সাধারণত লুব্রিকেশন-মুক্ত হয়।

   • সাধারণ ম্যাগনালয় সিরিজের উদাহরণ:

     • ধাতব ডিস্ক কাপলিংস:ম্যাগনডিস্ক, ম্যাগনাদাইন (উচ্চ-কর্মক্ষমতা, তৈলাক্তকরণ মুক্ত, উচ্চ-গতি, উচ্চ-নির্বাহ)।

     • গ্রিড কাপলিংস:ম্যাগগ্রিড (উচ্চ টর্ক, শক্তিশালী, তৈলাক্তকরণ প্রয়োজন)।

     • বসন্ত কাপলিংস:(ম্যাগনালয়ের প্রাথমিক শিল্প ফোকাসে কম সাধারণ)।

   • সাধারণ অ্যাপ্লিকেশন:টারবাইনস, উচ্চ-গতির সংকোচকারী, নির্ভুলতা সার্ভোস, বড় পাম্প, ভারী শুল্ক পরিবাহক, ক্রাশার, কলস, সামুদ্রিক ড্রাইভ, ইস্পাত কল এবং উচ্চ তাপমাত্রা, রাসায়নিকের সাথে জড়িত অ্যাপ্লিকেশনগুলি বা উচ্চ টর্জনিয়াল কঠোরতা/নির্ভুলতার প্রয়োজন।

মূল পার্থক্য সংক্ষিপ্তসার:

তাদের মধ্যে নির্বাচন করা:

• রাবার (ইলাস্টোমেরিক) চয়ন করুন যদি:কম্পন স্যাঁতসেঁতে, বৈদ্যুতিক বিচ্ছিন্নতা, মাঝারি ব্যয় এবং রক্ষণাবেক্ষণের স্বাচ্ছন্দ্য শীর্ষ অগ্রাধিকার এবং অপারেটিং শর্তগুলি (তাপমাত্রা, রাসায়নিক) ইলাস্টোমারের সীমার মধ্যে রয়েছে।

• ধাতু (ডিস্ক বা গ্রিড) চয়ন করুন যদি:আপনার খুব উচ্চ টর্ক/গতি, সুনির্দিষ্ট গতি নিয়ন্ত্রণ (শূন্য ব্যাকল্যাশ), চরম তাপমাত্রা/কঠোর রাসায়নিক পরিবেশে অপারেশন, দীর্ঘ অনুমানযোগ্য জীবন, উচ্চ মিস্যালাইনমেন্ট ক্ষমতা (ডিস্ক), বা ন্যূনতম রক্ষণাবেক্ষণ (ডিস্ক) প্রয়োজন।

গুরুত্বপূর্ণ দ্রষ্টব্য:আপনার অ্যাপ্লিকেশনটির টর্ক, গতি, মিসালাইনমেন্ট, পরিবেশগত পরিস্থিতি এবং স্থানের সীমাবদ্ধতার উপর ভিত্তি করে সঠিক কাপলিংয়ের ধরণ এবং আকার নির্বাচন করতে সর্বদা নির্দিষ্ট ম্যাগনালয় পণ্য ক্যাটালগ, ইঞ্জিনিয়ারিং ডেটা বা কোনও যোগ্য পরিবেশক/ইঞ্জিনিয়ারকে পরামর্শ করুন। রেক্সনর্ড এই উদ্দেশ্যে বিশদ নির্বাচন গাইড এবং সফ্টওয়্যার সরবরাহ করে।
