কালো রঙে R82 OD78mm x ID31mm x T18mm এর কাপলিং স্পাইডারের জন্য কাস্টমাইজযোগ্য রাবার কাপলিং
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | 3A Rubber |
| সাক্ষ্যদান | ISO9001 |
| মডেল নম্বার | 3A2006 |
| ন্যূনতম চাহিদার পরিমাণ | 10 টুকরো |
| মূল্য | USD10.00 |
| প্যাকেজিং বিবরণ | ব্যাগ এবং কার্টনে প্যাকিং |
| ডেলিভারি সময় | ক্রেতার পেমেন্ট পাওয়ার 7-15 দিন পরে |
| পরিশোধের শর্ত | এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা | 100000kgs/মাস |
পণ্যের বিবরণ
| উপাদান | রাবার | রঙ | কালো |
|---|---|---|---|
| আবেদন | ধাতব কাপলিংয়ের জন্য sert োকান | টাইপ | ওএমটি আর 42-132 |
| প্যাকিং | কার্টনে | সারফেস | মসৃণ |
| সর্বোচ্চ টর্ক | 4 N.m | ওজোন প্রতিরোধ | ভাল |
| প্রসার্য শক্তি | 20mpa | UV প্রতিরোধ | ভাল |
| স্ট্যান্ডার্ড বা অমানক | স্ট্যান্ডার্ড | স্থায়িত্ব | উচ্চ |
| কঠোরতা | 70-80 শোর ক | ঘর্ষণ প্রতিরোধের | উচ্চ |
| আকৃতি | কাপলিং | রাসায়নিক প্রতিরোধ | চমৎকার |
| তেল প্রতিরোধের | ভাল | ||
| বিশেষভাবে তুলে ধরা | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
পণ্যের বর্ণনা
কাপলিং স্পাইডারের জন্য কাস্টমাইজযোগ্য রাবার কাপলিং
কালো রঙে R82 OD78mm × ID31mm × T18mm

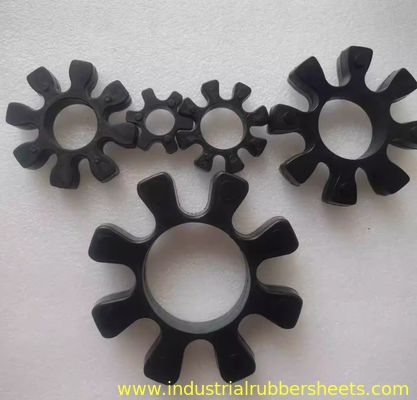

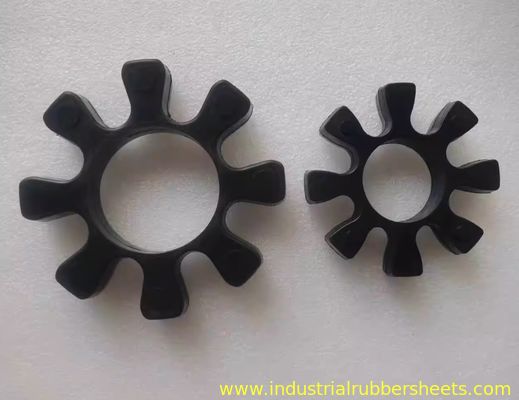

OMT রাবার কাপলিং স্পাইডার, যা রাবার স্পাইডার বা কাপলিং স্পাইডার নামেও পরিচিত, কালো রাবার উপাদানে পাওয়া যায়।

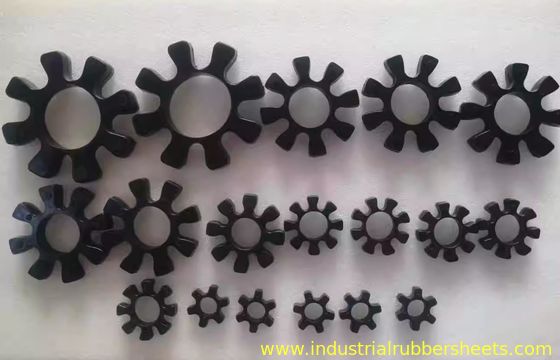

উপলব্ধ মাপ:
- R42, OD42mm × ID19mm × T14mm
- R62, OD59mm × ID29mm × T16mm
- R82, OD78mm × ID31mm × T18mm
- R103, OD99mm × ID42mm × T21mm
- R132, OD132mm × ID64mm × T26mm
OTM অষ্টভুজ কাপলিং (Jaw Coupling / Plum Blossom Coupling)
কাঠামোগত বৈশিষ্ট্য

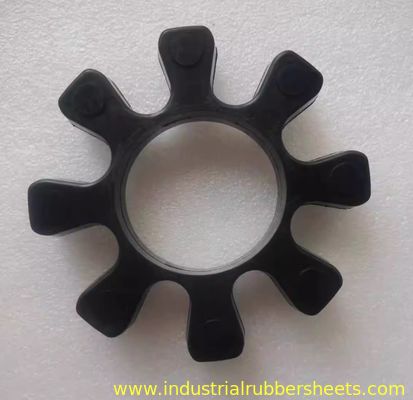

উত্তল লোব (সাধারণত 8টি লোব, একটি অষ্টভুজাকার আকৃতি তৈরি করে) এবং একটি কেন্দ্রীয় রাবার ইলাস্টোমার (বরই ব্লসম প্যাড) সহ দুটি ধাতব অর্ধ-কাপলিং নিয়ে গঠিত।
কাজের নীতি
রবারের স্থিতিস্থাপকতা ব্যবহার করে লোবের মধ্যে রাবার প্লাম ব্লসম প্যাডের মাধ্যমে টর্ক প্রেরণ করা হয়:
- শক এবং কম্পন শোষণ
- মিসলাইনমেন্টের জন্য ক্ষতিপূরণ: ছোট অক্ষীয়, রেডিয়াল এবং কৌণিক অফসেটগুলিকে মিটমাট করে
- বৈদ্যুতিক নিরোধক প্রদান
অ্যাপ্লিকেশন
পাম্প, ফ্যান, কম্প্রেসার, মোটর, গিয়ারবক্স এবং অন্যান্য শিল্প সরঞ্জামগুলির জন্য ড্রাইভ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
মূল উপাদান: রাবার কুশন ব্লক / ইলাস্টিক উপাদান
ফাংশন
মূল স্যাঁতসেঁতে উপাদান, সরাসরি সংযোগ কর্মক্ষমতা প্রভাবিত. প্লাম ব্লসম প্যাড (এর আকৃতির কারণে), কুশন ব্লক, ইলাস্টিক এলিমেন্ট বা কুশন রিং নামেও পরিচিত।
উপাদান বিকল্প
- পলিউরেথেন (PU):পরিধান-প্রতিরোধী, টিয়ার-প্রতিরোধী, উচ্চ লোড ক্ষমতা (সবচেয়ে সাধারণ)
- নাইট্রিল রাবার (এনবিআর):চমৎকার তেল প্রতিরোধের (তৈলাক্ত পরিবেশের জন্য উপযুক্ত)
মডেল আইডেন্টিফিকেশন
স্পেসিফিকেশন মডেলগুলি (যেমন, R42, R62, R82, R103, R132) সাধারণত কাপলিং সাইজ বা বোর ব্যাসের পরিসর (ইউনিট: মিমি) নির্দেশ করে যার জন্য তারা ডিজাইন করা হয়েছে।
কমন প্লাম ব্লসম প্যাড মডেল এবং স্পেসিফিকেশন
দ্রষ্টব্য: নির্মাতাদের মধ্যে মানগুলি সামান্য পরিবর্তিত হতে পারে। সর্বদা শারীরিক পরিমাপ বা প্রস্তুতকারকের নির্বাচন চার্ট দিয়ে যাচাই করুন!
| প্যাড মডেল | টিপিক্যাল বোর দিয়া। ব্যাপ্তি (মিমি) | উপযুক্ত কাপলিং সাইজ/টর্ক রেঞ্জ |
|---|---|---|
| R42 | ≈ 20 - 30 | ছোট কাপলিং, কম টর্ক |
| R62 | ≈ 25 - 40 | ছোট থেকে মাঝারি কাপলিং |
| R82 | ≈ 40 - 60 | মাঝারি কাপলিং |
| R103 | ≈ 50 - 75 | মাঝারি থেকে বড় কাপলিং |
| R132 | ≈ 70 - 100+ | বড় কাপলিং, উচ্চ টর্ক |
ক্রয় এবং প্রতিস্থাপন জন্য মূল পয়েন্ট

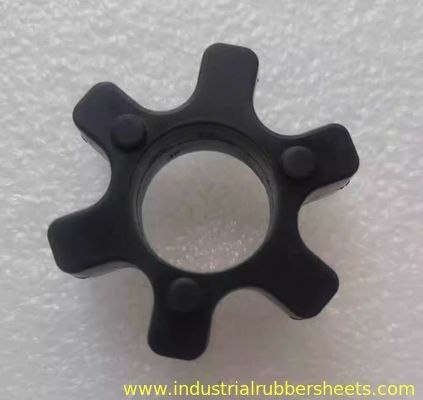

- আসল মডেল শনাক্ত করুন:পুরানো প্যাডটি সরান এবং স্ট্যাম্পযুক্ত মডেল পরীক্ষা করুন (যেমন, R42)। মূল মাত্রা পরিমাপ করুন: বাইরের ব্যাস (OD), ভিতরের ব্যাস (ID), বেধ (H), লোবের সংখ্যা (সাধারণত 6 বা 8)।
- মিল কাপলিং স্পেসিফিকেশন:প্যাড মডেল অবশ্যই কাপলিং বডি মডেলের সাথে মিলে যাবে।
- অপারেটিং শর্ত বিবেচনা করুন:নিশ্চিত করুন যে প্যাড টর্ক এবং গতির প্রয়োজনীয়তাগুলি পরিচালনা করতে পারে। তৈলাক্ত অবস্থার জন্য NBR নির্বাচন করুন; সাধারণ ব্যবহারের জন্য পরিধান-প্রতিরোধী PU. রাবারের তাপমাত্রা সহনশীলতা নিশ্চিত করুন।
- ব্র্যান্ড এবং গুণমান:OEM অংশ সেরা সামঞ্জস্য অফার. স্বনামধন্য ব্র্যান্ডগুলি (যেমন, R+W, KTR, Lovejoy, OTM) উচ্চতর নির্ভরযোগ্যতা প্রদান করে।
প্রতিস্থাপন পদক্ষেপ (সরলীকৃত)
- সরঞ্জাম বন্ধ করুন এবং শক্তি বিচ্ছিন্ন করুন (নিরাপত্তা প্রথম)।
- কাপলিং গার্ড সরান।
- কাপলিং বোল্ট আলগা করুন।
- পুরানো প্যাড এবং পরিষ্কার সঙ্গম পৃষ্ঠ সরান.
- একটি অর্ধ-কাপলিং এর লবগুলিতে নতুন প্লাম ব্লসম প্যাড ঢোকান।
- অন্য অর্ধ-কাপলিং সারিবদ্ধ করুন এবং আলতো করে একসাথে ধাক্কা দিন।
- নির্দিষ্ট ঘূর্ণন সঁচারক বল তির্যকভাবে আঁট.
- গার্ড পুনরায় ইনস্টল করুন।
সারাংশ
ওটিএম অষ্টভুজাকার কাপলিংগুলি কুশনিংয়ের জন্য প্লাম ব্লসম প্যাডের উপর নির্ভর করে (যেমন, R42/R62/R82/R103/R132)। অপারেশনাল প্রয়োজন বিবেচনা করে প্রতিস্থাপনের সময় মডেল এবং মাত্রার সাথে অবিকল মেলে। অফিসিয়াল চ্যানেলের মাধ্যমে সোর্স প্যাড বা সংগ্রহের জন্য পরামিতি সহ OTM সরবরাহকারীদের সাথে যোগাযোগ করুন।
সুনির্দিষ্ট প্যাড স্পেসিফিকেশন নিশ্চিতকরণের জন্য আপনার পুরানো অংশ বা আপনার সরঞ্জাম মডেলের মাত্রা প্রদান করুন!
