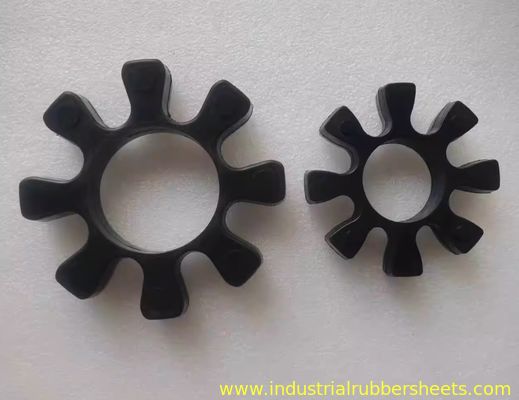

উচ্চ স্থায়িত্ব এবং চমৎকার রাসায়নিক প্রতিরোধের জন্য OD78mm x ID31mm x T18mm মাত্রা সঙ্গে কাস্টমাইজযোগ্য রাবার কাপলিং স্পাইডার
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | 3A Rubber |
| সাক্ষ্যদান | ISO9001 |
| মডেল নম্বার | 3A2006 |
| ন্যূনতম চাহিদার পরিমাণ | 10 টুকরো |
| মূল্য | USD10.00 |
| প্যাকেজিং বিবরণ | ব্যাগ এবং কার্টনে প্যাকিং |
| ডেলিভারি সময় | ক্রেতার পেমেন্ট পাওয়ার 7-15 দিন পরে |
| পরিশোধের শর্ত | এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 100000kgs/মাস |
পণ্যের বিবরণ
| উপাদান | রাবার | রঙ | কালো |
|---|---|---|---|
| আবেদন | ধাতব কাপলিংয়ের জন্য sert োকান | টাইপ | ওএমটি আর 42-132 |
| প্যাকিং | কার্টনে | সারফেস | মসৃণ |
| সর্বোচ্চ টর্ক | 4 N.m | ওজোন প্রতিরোধ | ভাল |
| প্রসার্য শক্তি | 20mpa | UV প্রতিরোধের | ভাল |
| স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড | স্ট্যান্ডার্ড | স্থায়িত্ব | উচ্চ |
| কঠোরতা | 70-80 শোর ক | ঘর্ষণ প্রতিরোধের | উচ্চ |
| আকৃতি | কাপলিং | রাসায়নিক প্রতিরোধ | চমৎকার |
| তেল প্রতিরোধের | ভাল | ||
| বিশেষভাবে তুলে ধরা | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
পণ্যের বর্ণনা
কাস্টমাইজযোগ্য রাবার কাপলিং, কাপলিং স্পাইডারের জন্য R82 OD78mm x ID31mm x T18mm কালো রঙে

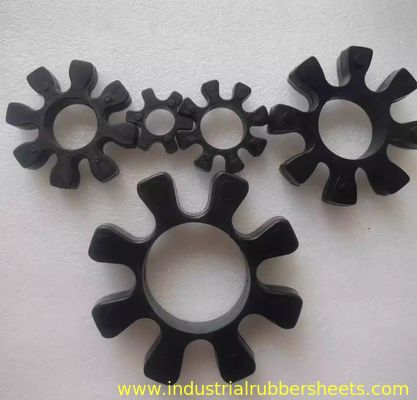

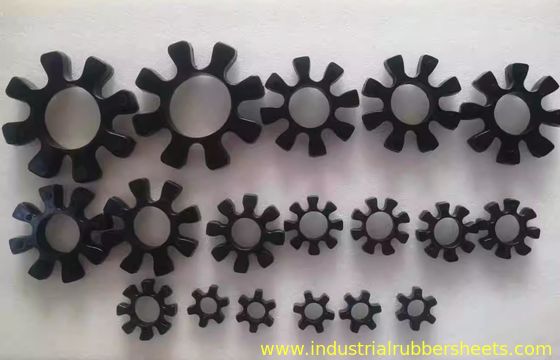

OMT রাবার কাপলিং স্পাইডার, রাবার স্পাইডার, কাপলিং স্পাইডার কালো রঙের রাবার উপাদানে। একাধিক আকারে উপলব্ধ:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
OTM অষ্টভুজাকার কাপলিং (জ কাপলিং / প্লাম ব্লসম কাপলিং)

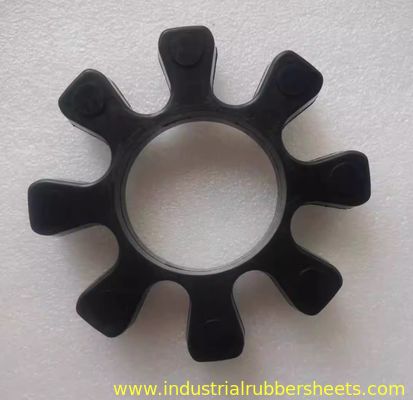

কাঠামোগত বৈশিষ্ট্য: দুটি ধাতব হাফ-কাপলিং উত্তল লোব (সাধারণত ৮টি লোব, একটি অষ্টভুজাকার আকৃতি তৈরি করে) এবং একটি কেন্দ্রীয় রাবার ইলাস্টোমার (প্লাম ব্লসম প্যাড) নিয়ে গঠিত।
কার্যপ্রণালী: লোবগুলির মধ্যে রাবার প্লাম ব্লসম প্যাডের মাধ্যমে টর্ক সঞ্চালিত হয়, রাবারের স্থিতিস্থাপকতা ব্যবহার করে:
- শক এবং কম্পন শোষণ
- অসংলগ্নতা পূরণ: সামান্য অক্ষীয়, রেডিয়াল এবং কৌণিক অফসেটগুলি সামঞ্জস্য করে
- বৈদ্যুতিক নিরোধক প্রদান
প্রয়োগ: পাম্প, ফ্যান, কম্প্রেসার, মোটর, গিয়ারবক্স ইত্যাদির ড্রাইভ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
মূল উপাদান: রাবার কুশন ব্লক / ইলাস্টিক এলিমেন্ট / প্লাম ব্লসম প্যাড
কার্যকারিতা: মূল ড্যাম্পিং উপাদান, যা সরাসরি কাপলিং পারফরম্যান্সকে প্রভাবিত করে।
নাম: সাধারণত প্লাম ব্লসম প্যাড (এর আকৃতির কারণে), কুশন ব্লক, ইলাস্টিক এলিমেন্ট বা কুশন রিং নামে পরিচিত।
উপাদান: সাধারণত পলিউরেথেন (PU) বা নাইট্রিল রাবার (NBR):
- পলিউরেথেন (PU): পরিধান-প্রতিরোধী, ছিঁড়ে যাওয়া-প্রতিরোধী, উচ্চ লোড ক্ষমতা (সবচেয়ে সাধারণ)
- নাইট্রিল রাবার (NBR): চমৎকার তেল প্রতিরোধ ক্ষমতা (তৈলাক্ত পরিবেশের জন্য উপযুক্ত)
মডেল সনাক্তকরণ: R42, R62, R82, R103, R132, ইত্যাদি প্লাম ব্লসম প্যাডের স্পেসিফিকেশন মডেল। সংখ্যাগুলি সাধারণত কাপলিং আকার বা বোর ব্যাস পরিসীমা (ইউনিট: মিমি) নির্দেশ করে যা তারা ডিজাইন করা হয়েছে।
সাধারণ প্লাম ব্লসম প্যাড মডেল এবং স্পেসিফিকেশন
নীচে সাধারণ মডেলগুলির জন্য সাধারণ স্পেসিফিকেশন রয়েছে (দ্রষ্টব্য: নির্মাতাদের মধ্যে মানগুলি সামান্য পরিবর্তিত হতে পারে। সর্বদা শারীরিক পরিমাপ বা প্রস্তুতকারকের নির্বাচন চার্ট দিয়ে যাচাই করুন!):
| প্যাড মডেল | সাধারণ বোর ব্যাস পরিসীমা (মিমি) | উপযুক্ত কাপলিং আকার/টর্ক পরিসীমা |
|---|---|---|
| R42 | ≈ ২০ - ৩০ | ছোট কাপলিং, কম টর্ক |
| R62 | ≈ ২৫ - ৪০ | ছোট থেকে মাঝারি কাপলিং |
| R82 | ≈ ৪০ - ৬০ | মাঝারি কাপলিং |
| R103 | ≈ ৫০ - ৭৫ | মাঝারি থেকে বড় কাপলিং |
| R132 | ≈ ৭০ - ১০০+ | বড় কাপলিং, উচ্চ টর্ক |
ক্রয় এবং প্রতিস্থাপনের জন্য মূল বিষয়

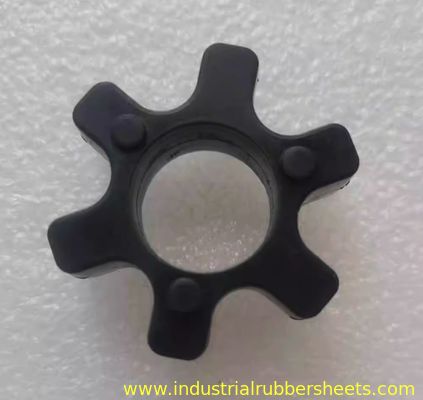

- মূল মডেল সনাক্ত করুন:পুরানো প্যাডটি সরান এবং স্ট্যাম্প করা মডেল (যেমন, R42) পরীক্ষা করুন। মূল মাত্রাগুলি পরিমাপ করুন: বাইরের ব্যাস (OD), ভিতরের ব্যাস (ID), পুরুত্ব (H), লোবের সংখ্যা (সাধারণত ৬ বা ৮)।
- কাপলিং স্পেসিফিকেশন মেলান:প্যাড মডেল অবশ্যই কাপলিং বডি মডেলের সাথে সঙ্গতিপূর্ণ হতে হবে।
- পরিচালনার শর্তাবলী বিবেচনা করুন:প্যাড লোড পরিচালনা করতে পারে তা নিশ্চিত করুন। তৈলাক্ত অবস্থার জন্য NBR বেছে নিন; সাধারণ ব্যবহারের জন্য পরিধান-প্রতিরোধী PU। রাবারের তাপমাত্রা সহনশীলতা নিশ্চিত করুন।
- ব্র্যান্ড এবং গুণমান:OEM অংশগুলি সেরা সামঞ্জস্যতা প্রদান করে। স্বনামধন্য ব্র্যান্ডগুলি (যেমন, R+W, KTR, Lovejoy, OTM) উচ্চতর নির্ভরযোগ্যতা প্রদান করে।
প্রতিস্থাপনের পদক্ষেপ (সরলীকৃত)
- সরঞ্জাম বন্ধ করুন এবং পাওয়ার বিচ্ছিন্ন করুন (প্রথমে নিরাপত্তা)
- কাপলিং গার্ড সরান
- কাপলিং বোল্টগুলি আলগা করুন
- পুরানো প্যাডটি সরান এবং সংযোগকারী পৃষ্ঠগুলি পরিষ্কার করুন
- একটি হাফ-কাপলিংয়ের লোবগুলিতে নতুন প্লাম ব্লসম প্যাড প্রবেশ করান
- অন্য হাফ-কাপলিংটি সারিবদ্ধ করুন এবং আলতো করে একসাথে চাপুন
- নির্দিষ্ট টর্কে তির্যকভাবে বোল্টগুলি শক্ত করুন
- গার্ড পুনরায় ইনস্টল করুন
সারসংক্ষেপ
OTM অষ্টভুজাকার কাপলিংগুলি কুশনিংয়ের জন্য প্লাম ব্লসম প্যাড (যেমন, R42/R62/R82/R103/R132) এর উপর নির্ভর করে। প্রতিস্থাপনের সময় মডেল এবং মাত্রাগুলি নির্ভুলভাবে মেলান, অপারেশনাল চাহিদা বিবেচনা করে। অফিসিয়াল চ্যানেলের মাধ্যমে প্যাডগুলি সোর্স করুন বা সংগ্রহের জন্য প্যারামিটার সহ OTM সরবরাহকারীদের সাথে যোগাযোগ করুন।
অনুগ্রহ করে আপনার পুরানো যন্ত্রাংশের মাত্রা বা আপনার সরঞ্জামের মডেলটি সুনির্দিষ্ট প্যাড স্পেসিফিকেশন নিশ্চিতকরণের জন্য সরবরাহ করুন!
